마스터캠 pt탭 npt탭 가공

언젠가 npt라는 첨보는 탭을 가공하여 봤는데요.  pt탭과는 또 다르다고 하더군요.



또 언제나 처럼 부랴부랴 인터넷을 뒤져서 찾아봤습니다.

그럼 pt와 npt의 가장큰 차이를 보니.

1. 골각을 이루는 각도는 pt 55도 와 npt60도

2. 골끝의 형상이 pt는 곡선이며, npt는 평면



두 나사모두 배관또는 소형배관에 사용되는 탭이며, npt는 미국 표준규격을 따라

정의되었다고 합니다.



두나사모두 도입과 끝부분을 이루는 각은 1도47분이라고 되어있네요.

자 그럼, 이 npt탭을 머시닝센터, 마스터캠에서 어떻게 적용할까에 대해 알아보겠습니다.



그전에 먼저, 현재 유통되는 여러가지의 규격 탭의 피치에 대해서 알아봐야겠지요.

하나하나 살펴보겠습니다.

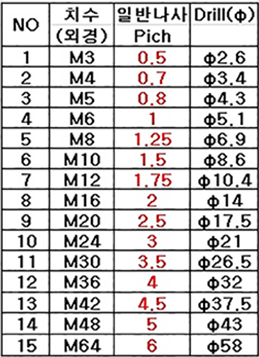

1. 미터 나사



2. UNC 나사

3. PT 나사



4. NPT나사



마스터캠과 같은경우 일반적인 세팅에서는 피치를 알면, 회전수 또는 이송속도가 자동계산되는

시스템입니다.

간혹 조금 다른방식의 편집된 마스터캠도있는데, 회전또는 이송속도입력시 원하는값이 나오는지

확인해 본후, 안심하고 사용하시기 바랍니다.



전반적인 마스터캠의 기초에 관해선 추후에 차근차근 알아보도록하겠습니다.

아래영상은 피치값이 pt탭이나, npt도 위의 표에서 선택된 피치로 설정하시면 됩니다.
