캐드 자격증 준비 2 - 도면의 크기 및 양식



이 도면의 크기및 양식에 대한 부분이 이전 ks규격열람에 명시되어 있었습니다. (ks A 0106)

하지만 현재는 이 표준번호는 폐지되었다고 합니다.

폐지사유는 국제 표준규격 iso 규격과 일치 되는 사항으로 대체된 표준 기호는 KSBISO5457로 표준 번호를 지정하였습니다.

이것의 주된 내용은 도면을 출력하기위한 용지의 크기와 종류, 그리고 도면에 기입되는 양식에 대한 표준 규격을 명시하고 있습니다.



그 내용을 살펴보면,

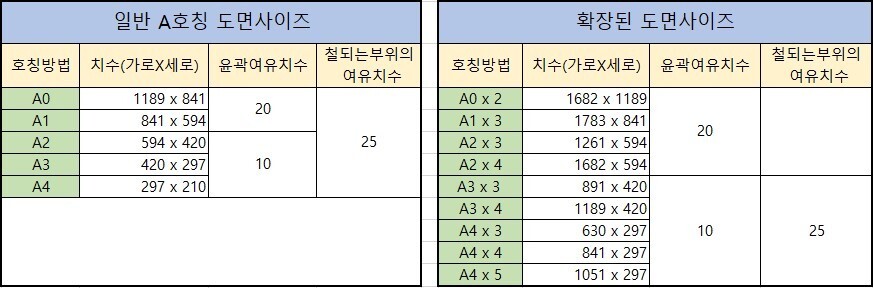

도면의 크기와 호칭 방법 치수

도면의 양식

도면의 양식에는 표제란(도면 번호, 도명,업체(단체)명,설계자(관리자), 관리자의 서명, 도면작성일, 척도, 중심마크, <-필수 작성해야할 사항

그리고, 비교눈금, 구분선, 구분기호, 재단마크등이 들어가야 합니다. <- 제 3차를 위한 배려의 양식



https://help.autodesk.com/sfdcarticles/img/0EM3g000000clCx

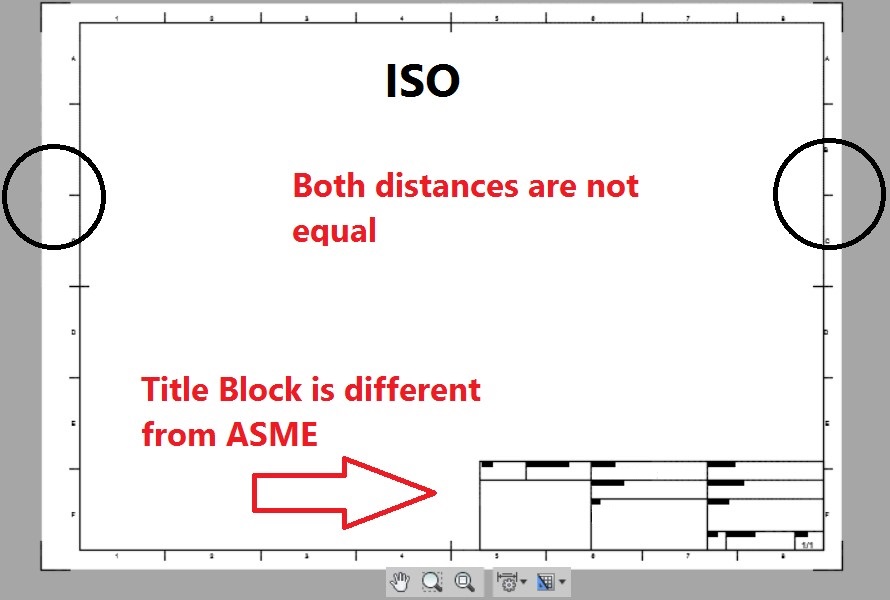

위 그림에서 각 변의 중심쯤에 화살표 마킹된 부분이 중심마크이며, 아래 큰화살표 부분이 표제란 부분으로 (도면 번호, 도명,업체(단체)명,설계자(관리자), 관리자의 서명, 도면작성일, 척도 등의 내용이 들어갑니다.







https://help.autodesk.com/sfdcarticles/img/0EM3g000000clCs

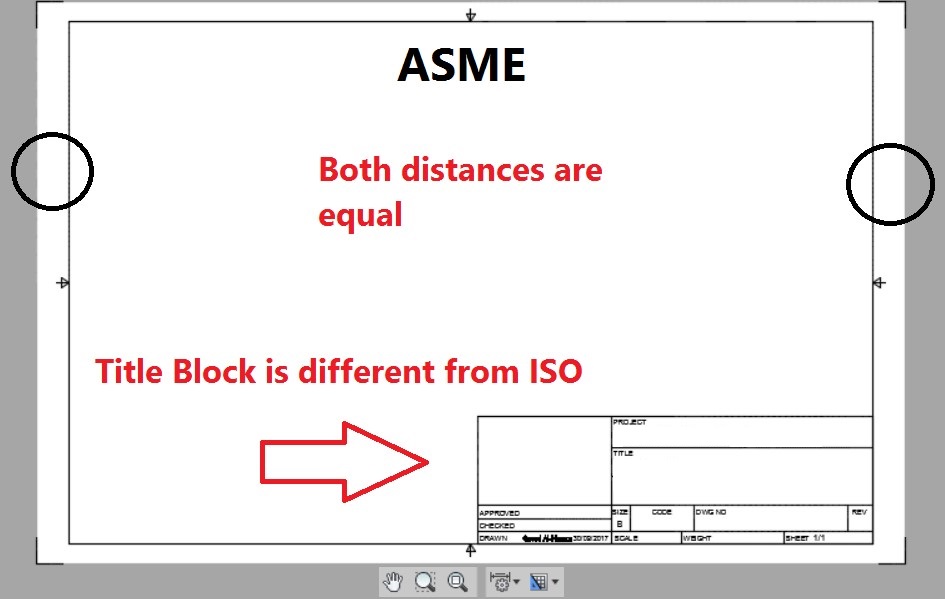

위 그림의 동그란 원 부분은 치수 비교를 위한 눈금자이며, 각 모서리의 ㄴㄱ 표시들은 구분선 또는 재단마크로 사용될수 있습니다.



위의 그림의 출처는 오토데스크 지식 네트워크에서 링크시킨 것으로, 현재의 한국 표준규격이 국제표준 iso의 도면 양식과 상동함으로 발췌해 봤습니다.
